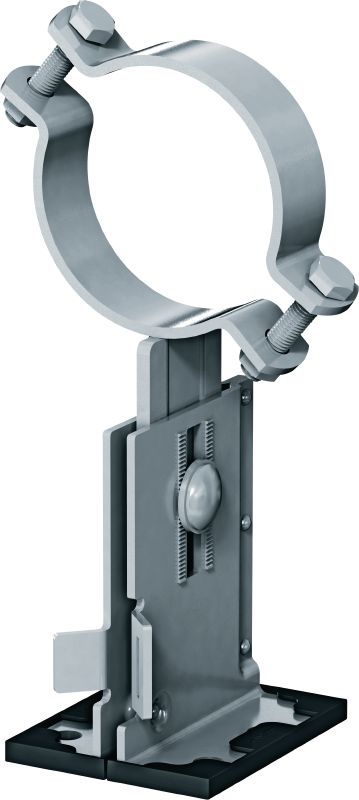

MP-PS 1-1 csősaru

Kültéri bevont (OC) csősaru, magasság és lejtés beállítási lehetőséggel, intenzív ipari alkalmazásokhoz, 21-173 mm-es (1/2"-6") külső csőátmérővel

Tűzállóság (van/nincs): Nem
Hőmérséklet-állóság: -20 - 300 °C
Anyagösszetétel: Alaplemez: S280GD / módosított POSMAC-C, Kengyelek: S235JR – DIN EN 10025, Középső lemez: S235JR – DIN EN 10025, Csúszólemez: PA66 + GF30, Csavar: 8,8-as osztályú acél, csavaranya: 8-as osztályú acél

Válaszd ki az opciókat

Befogható csőátmérő - D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm

Talaj feletti magasság a cső aljánál

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Névleges csőméret (angolszász)

1/2 hüvelyk
3/4 hüvelyk
1 hüvelyk
1-1/4 hüvelyk
1-1/2 hüvelyk
2 hüvelyk
2-1/2 hüvelyk
3 hüvelyk
3-1/2 hüvelyk
4 hüvelyk
5 hüvelyk
6 hüvelyk

Cső névleges mérete

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm

Kiszerelés

4 db
8 db

Termék opciók

Mennyiség

Csomagok

Teljes Darab

Nem láthatod a cég árait

Kérjük jelentkezz be vagy regisztrálj a céged árainak megtekintéséhez.

Kedvezményes nettó

Nettó 85 933 HUF

Műszaki Adatok

Tűzállóság (van/nincs)

Nem

Hőmérséklet-állóság

-20 - 300 °C

Anyagösszetétel

Alaplemez: S280GD / módosított POSMAC-C, Kengyelek: S235JR – DIN EN 10025, Középső lemez: S235JR – DIN EN 10025, Csúszólemez: PA66 + GF30, Csavar: 8,8-as osztályú acél, csavaranya: 8-as osztályú acél

Anyagvastagság

Alaplemez: 4 mm, Középső lemez: 7 mm, Csúszólemez: 3 mm, Fogazott alátét: 4 mm

Felületkezelés

Kültéri felületkezelt – tűzihorganyzott, HDG

Tűzihorganyzott

Igen

Rozsdamentes acél

Nem

Környezeti feltételek

Kültéri, alacsony és közepes szennyezettséghez (C3/C4 – alacsony)

Alapanyag típusa

Beton, Acél, Moduláris támasztóelemek

Csavarkulcs-méret

19 mm

Meghúzónyomaték magasságbeállításhoz

50 Nm

Hossz

141 mm

További termékinformáció

Súrlódási együttható – csúszólemez (PA66-GF30) cink-magnézium felületen: 0,146, Súrlódási együttható – csúszólemez (PA66-GF30) tűzihorganyzott felületen: 0,129, Súrlódási együttható – csúszólemez (PA66-GF30) galvanikusan horganyzott felületen: 0,177

dokumentum

Funkciók és Alkalmazások

Funkciók

Sokoldalúság – ugyanaz a csősarurendszer használható minden rögzített pontos, csúszó, vezetősínes és szabadon álló tartóelem moduláris Hilti-gerendákhoz, acélgerendákhoz és betonhoz való rögzítésére
Kiterjedt szoftveres támogatás – a számítások a PROFIS és a Hilti Fixpoint Calculator alkalmazással, a BIM/CAD-kódtárakkal és különböző beépülő modulokkal is egyszerűsíthetők
Terhelési adatok és dokumentáció elérhető – a termék megfelel az EN13480-3, az Eurocode 3 és az MSS-SP58 csőtartó elemekkel kapcsolatos előírásainak
Gyorsabb helyszíni szerelés – a magasság és a dőlésszög egyszerűen beállítható a csősaru rögzítése után is
Szélesebb befogási tartomány – különféle csővezetékekhez alkalmas (kiegészítő betétekkel vagy közvetlenül)

Alkalmazások

Csövek rögzítése acélgerendákhoz, betonhoz vagy moduláris Hilti-tartógerendákhoz
Csőszerelés szárazföldi ipari, energiatermelő, gyógyszeripari, elektronikai vagy autóipari létesítményekben
300 °C-os hőmérsékletig és 220 mm vastagságú szigetelésekig alkalmazható
Alacsony és közepesen szennyezett beltéri és kültéri használatra (C3)

A jóváhagyással vagy tanúsítvánnyal kapcsolatos információkért kérjük, tekintd meg az egyes elemeket.
