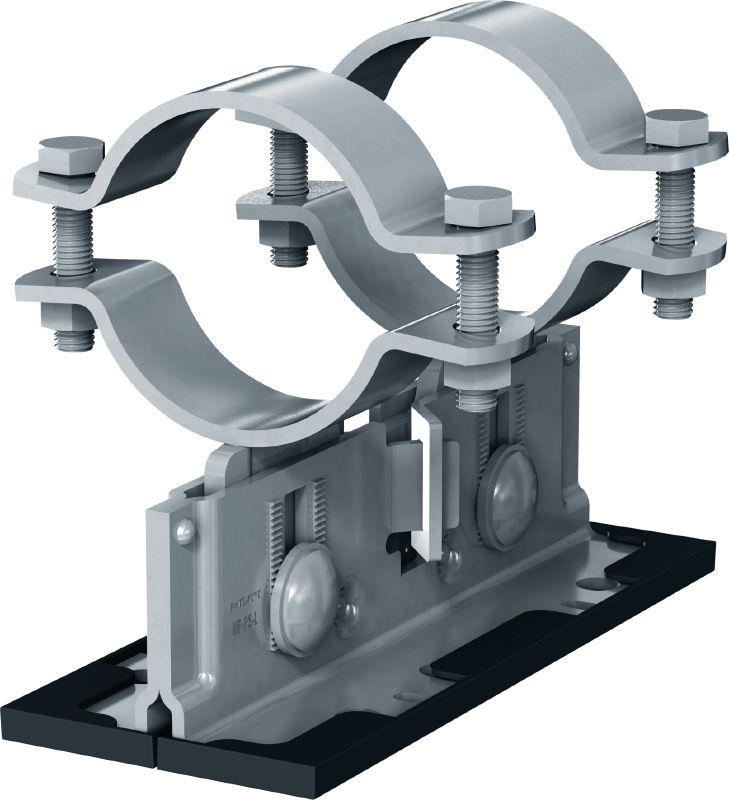

MP-PS 2-2 csősaru

Kültéri bevont (OC) csősaru, magasság és lejtés beállítási lehetőséggel, intenzív ipari alkalmazásokhoz, 21-328 mm-es (1/2"-12") külső csőátmérővel

Tűzállóság (van/nincs): Nem
Hőmérséklet-állóság: -20 - 300 °C
Anyagösszetétel: Alaplemez: S280GD / módosított POSMAC-C, Kengyelek: S235JR – DIN EN 10025, Középső lemez: S235JR – DIN EN 10025, Csúszólemez: PA66 + GF30, Csavar: 8,8-as osztályú acél, csavaranya: 8-as osztályú acél

Válaszd ki az opciókat

Befogható csőátmérő - D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm
192 - 202 mm
217 - 227 mm
244 - 254 mm
267 - 277 mm
318 - 328 mm

Talaj feletti magasság a cső aljánál

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Névleges csőméret (angolszász)

1/2 hüvelyk
3/4 hüvelyk
1 hüvelyk
1-1/4 hüvelyk
1-1/2 hüvelyk
2 hüvelyk
2-1/2 hüvelyk
3 hüvelyk
3-1/2 hüvelyk
4 hüvelyk
5 hüvelyk
6 hüvelyk
7 hüvelyk
8 hüvelyk
10 hüvelyk
12 hüvelyk

Cső névleges mérete

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm
200 mm
250 mm
300 mm

Kiszerelés

2 db
4 db

Termék opciók

Mennyiség

Csomagok

Teljes Darab

Nem láthatod a cég árait

Kérjük jelentkezz be vagy regisztrálj a céged árainak megtekintéséhez.

Kedvezményes nettó

Nettó 80 534 HUF

Műszaki Adatok

Tűzállóság (van/nincs)

Nem

Hőmérséklet-állóság

-20 - 300 °C

Anyagösszetétel

Alaplemez: S280GD / módosított POSMAC-C, Kengyelek: S235JR – DIN EN 10025, Középső lemez: S235JR – DIN EN 10025, Csúszólemez: PA66 + GF30, Csavar: 8,8-as osztályú acél, csavaranya: 8-as osztályú acél

Anyagvastagság

Alaplemez: 4 mm, Középső lemez: 7 mm, Csúszólemez: 3 mm, Fogazott alátét: 4 mm

Felületkezelés

Kültéri felületkezelt – tűzihorganyzott, HDG

Tűzihorganyzott

Igen

Rozsdamentes acél

Nem

Környezeti feltételek

Kültéri, alacsony és közepes szennyezettséghez (C3/C4 – alacsony)

Alapanyag típusa

Beton, Acél, Moduláris támasztóelemek

Csavarkulcs-méret

19 mm

Meghúzónyomaték magasságbeállításhoz

50 Nm

Hossz

256 mm

További termékinformáció

Súrlódási együttható – csúszólemez (PA66-GF30) cink-magnézium felületen: 0,146, Súrlódási együttható – csúszólemez (PA66-GF30) tűzihorganyzott felületen: 0,129, PA66-GF30 kontra cink: 0,177

dokumentum

Funkciók és Alkalmazások

Funkciók

Sokoldalúság – ugyanaz a csősarurendszer használható minden rögzített pontos, csúszó, vezetősínes és szabadon álló tartóelem moduláris Hilti-gerendákhoz, acélgerendákhoz és betonhoz való rögzítésére
Kiterjedt szoftveres támogatás – a számítások a PROFIS és a Hilti Fixpoint Calculator alkalmazással, a BIM/CAD-kódtárakkal és különböző beépülő modulokkal is egyszerűsíthetők
A terhelési adatok és a dokumentáció rendelkezésre állnak – a termék megfelel az EN13480-3, az Eurocode 3 és az MSS-SP58 csőtartó elemekkel kapcsolatos irányelveinek
Gyorsabb helyszíni szerelés – a magasság és a dőlésszög egyszerűen beállítható a csősaru rögzítése után is
Szélesebb befogási tartomány – különféle csővezetékekhez alkalmas (kiegészítő betétekkel vagy közvetlenül)

Alkalmazások

Csövek rögzítése gerendákhoz, betonhoz vagy moduláris Hilti-tartógerendákhoz
Csőszerelés szárazföldi ipari, energiatermelő, gyógyszeripari, elektronikai vagy autóipari létesítményekben
300 °C-os hőmérsékletig és 220 mm vastagságú szigetelésekig alkalmazható
Alacsony és közepesen szennyezett beltéri és kültéri használatra (C3)

A jóváhagyással vagy tanúsítvánnyal kapcsolatos információkért kérjük, tekintd meg az egyes elemeket.
