Fa fához csatlakozás

A Hilti a legjobb választás

A fa-fa összekötéseknél bőséges választék áll rendelkezésre: a hagyományos kézműves módszerektől az innovatív high-tech megoldásokig, amelyek tökéletes egyensúlyt biztosítanak a gerendázás, az összeszerelés és az anyagköltségek között. Az alábbiakban megtudhatod, hogyan lehet összekötni a fát és a fát, miért érdemes a professzionális faépítésben műszakilag engedélyezett összekötő eszközöket használni, és milyen megoldásokat és szolgáltatásokat kínál a Hilti a faépítési projektedhez.

Fafoglalatok fejlesztése

A fecskefarktól a high-tech szerkezetig

Hogyan lehet a fát összekapcsolni? Több évszázadon át fejlesztették és finomították a ácsmunkához használt faösszekötő elemeket, amelyekkel a csavarok, szegek és egyéb összekötő anyagok feleslegessé váltak. Az ácsmunkához használt összekötő elemek például a csapos illesztés, a csapos lapillesztés, a Gerber-illesztés, a kampós lap, a saroklap, a gérvágásos illesztés, a lapátos illesztés vagy a fecskefarkas illesztés. Az ilyen asztalos összekötések nagy előnye a stabilitás és a tartósság. Ha a gerendázást kézzel végzik, ez jelentős idő- és pénzráfordítást jelent a építési projekt számára.

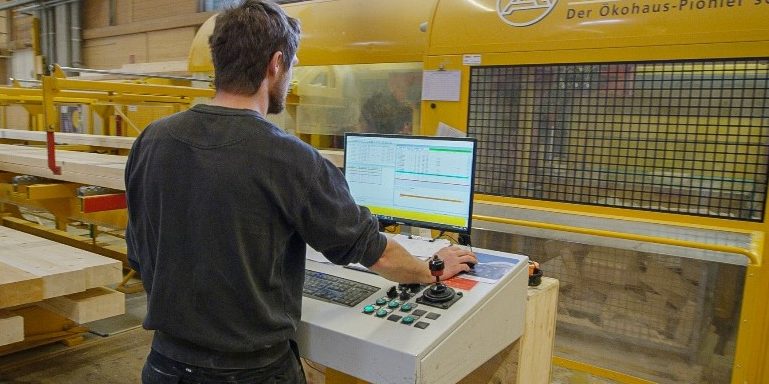

Ma már a kézi gerendázás a faépítési tervezésben nagyrészt kiment a divatból, de a hagyományos technikák elképesztő reneszánszukat élik. A számítógépes vezérlésű megmunkáló központok gondoskodnak a pontos gépi illesztésről. Az illesztő szoftver segítségével minden egyes faelemet méretre vágnak és géppel megmunkálnak. Az előnyök az építési projektek számára: nagy sebesség, pontos megmunkálás, kedvező árak és szilárd illesztések a faépítésben.

A fa összekapcsolásakor figyelembe veendő szempontok

A faépítészetben használt összekötő elemek tervezése

A sikeres szerkezettervezés és a ácsmunkák előkészítése során fontos, hogy a három központi kritérium – a szerkezet összeállítása, a szerelés és az anyagköltségek – között megfelelő egyensúly legyen.

Asztalosmunka

A kézi fa-fa összekötéseknél a következő szabály volt érvényes: minél bonyolultabb az összekötés geometriája, annál költségesebb és drágább a projekt. Ma a gépi fa-fa összekötés a legmodernebb technika. Szinte minden geometria megvalósítható, ráadásul kedvező áron – a hosszabb feldolgozási idő ellenére.

Szerelés

A választott összekötő eszközökkel előre gyártott faelemek szerelési lehetőségeinek skálája széles. Az egyszerű illesztéstől a nagy pontosságot igénylő, hornyolt acél alkatrészekig. A szerelés során fontos a sebesség és a tűréshatárok. Ha ezek túl szűkek, a szerelés költségei megnőnek, és esetleg utómunkálatokra is szükség lehet. Az időjárási hatásokat is figyelembe kell venni, mivel a nedvességváltozások befolyásolják a fa építőanyag geometriáját (duzzadás és zsugorodás).

Anyagköltségek

Miben különböznek egymástól a tipikus összekötő elemek? És mennyibe kerül nekem a fa-fa összekötés? Egyrészt vannak olyan összekötő elemek, amelyeket a statikus mérnök egyénileg számol ki (lakatos megoldások) és amelyek szabványos acél alkatrészeken alapulnak. Másrészt vannak olyan tesztelt és műszakilag engedélyezett összekötő elemek (ETA), amelyek egyértelmű termékjellemzőkkel rendelkeznek. Az utóbbiak ára magasabb, mint a lakatos megoldásoké. Cserébe azonban a szerelés költségei alacsonyabbak, és a építkezésen sok munkaidő takarítható meg.

Milyen faösszekötő elemek léteznek?

És melyik alkalmas az én projektemhez?

A faépítők és asztalosok számára az egyik legfontosabb kihívás a megfelelő összekötőelemek kiválasztása az építési projekthez. Az összekötőelemeknek ugyanis nemcsak a statikai követelményeknek kell megfelelniük, hanem befolyásolják az egyes szerkezeti lépéseket és szerelési folyamatokat, valamint az anyagköltségeket is.

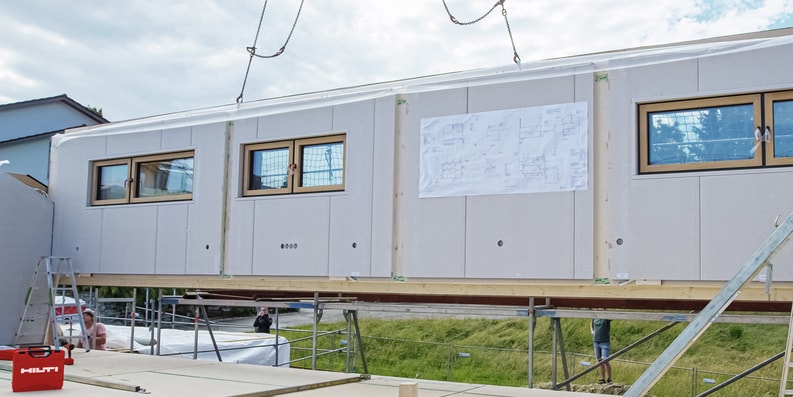

Különböző típusú faösszekötők léteznek. A faépítészetben elsősorban a mechanikus csatlakozások játszanak fontos szerepet, kiegészítő csatlakozóelemekkel, például faépítő csavarokkal. A többszintes faépítészetben a gerendákat, oszlopokat, valamint a fal- és mennyezeti elemeket előre gyártják, és a építkezésen csatlakoztatják egymáshoz. A különböző anyagok, mint például a rétegragasztott fa, keményfa, számos csatlakozási részlet számtalan csatlakozási lehetőséget kínálnak. Egyszerűsítve: a szerkezettervezésnek a csatlakozóelemek esetében az egyedi acélszerkezeti megoldások vagy a jóváhagyott standard megoldások között kell választania.

A faépítészetben a szerkezettervezésnek a csatlakozóelemek esetében nehéz döntést kell hoznod: egyedi szerelői megoldások vagy jóváhagyott standard megoldások a jobbak?

Schlosser megoldások a faépítészetben

Az úgynevezett Schlosser-megoldások egyedi számításokkal készült fém összekötő megoldások. Gyártásuk és minőség-ellenőrzésük azonban rendkívül költséges. Ezenkívül többletmunkát igényelnek a statikai igazolás elkészítésében a tartószerkezet tervezése során.

A faépítészetben engedélyezett kötőelemek

A faépítészetben alkalmazott, tesztelt és engedélyezett csatlakozási megoldások segítenek a szerkezettervezőknek a csatlakozási részletek kidolgozásában, mivel az engedélyezési dokumentumban (ETA, európai műszaki értékelés) egyértelműen meghatározott terhelési értékek szerepelnek. A terhelési értékeket a gyártó az Európai Értékelési Dokumentum (EAD) előírásainak megfelelő, előre meghatározott vizsgálati eljárásokkal teszteli, és független intézetek teszik közzé. A minőség-ellenőrzést a gyártók és külső auditorok végzik. Ez biztosítja a termékek állandó tulajdonságait. A statikai méretezés egyszerű és biztonságos, részben kiegészítő méretezési szoftverek segítségével. A jóváhagyott összekötő eszközök általában magasabb anyagköltségekkel járnak, de ezt általában kompenzálja a csökkentett szerelési idő a építkezésen.

Itt található az ingyenes csavarméretező szoftver

Innovatív megoldások a fa összekapcsolására

Hilti termékek szereléshez és rögzítéshez

Annak érdekében, hogy a tetőfedő vállalkozások a többszintes faépületek építési projektjeit gyorsan és biztonságosan tudják végrehajtani, és optimális egyensúlyt találjanak a szerkezet összeállítás, a szerelés és az anyagköltségek között, a Hilti folyamatosan fejleszti innovatív faanyag-összekötő megoldásait. Ilyenek például a különböző csavarok vagy ragasztott menetes rudak, amelyekkel stabil összeköttetés érhető el fa gerendák, fa keretek vagy más fa alkatrészek között.

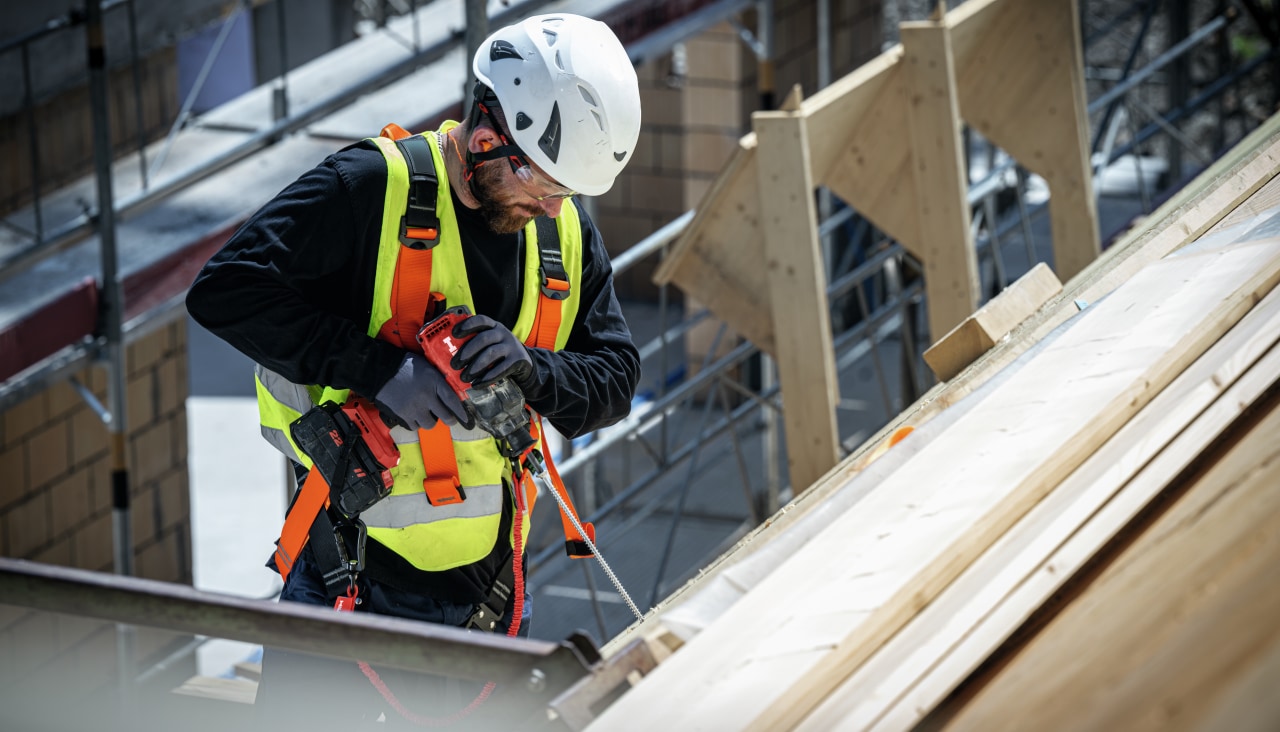

Faépítő csavarok

Az ETA által engedélyezett faépítési csavarok széles körben alkalmazhatók különböző faépítési anyagokhoz, mint például tömörfa, rétegelt lemez, rétegragasztott fa vagy különböző lemezanyagok. A Hilti faépítési csavarok az I. és II. felhasználási osztályba tartoznak. A Hilti faépítő csavarok biztonságos fa-fa összekötéseket garantálnak például homlokzatok rögzítésénél, húzó-nyíró összekötéseknél, keresztirányú csatlakozásoknál, oldalsó tartóelemek megerősítésénél, axiális és nyíró összekötéseknél és még sok másnál.

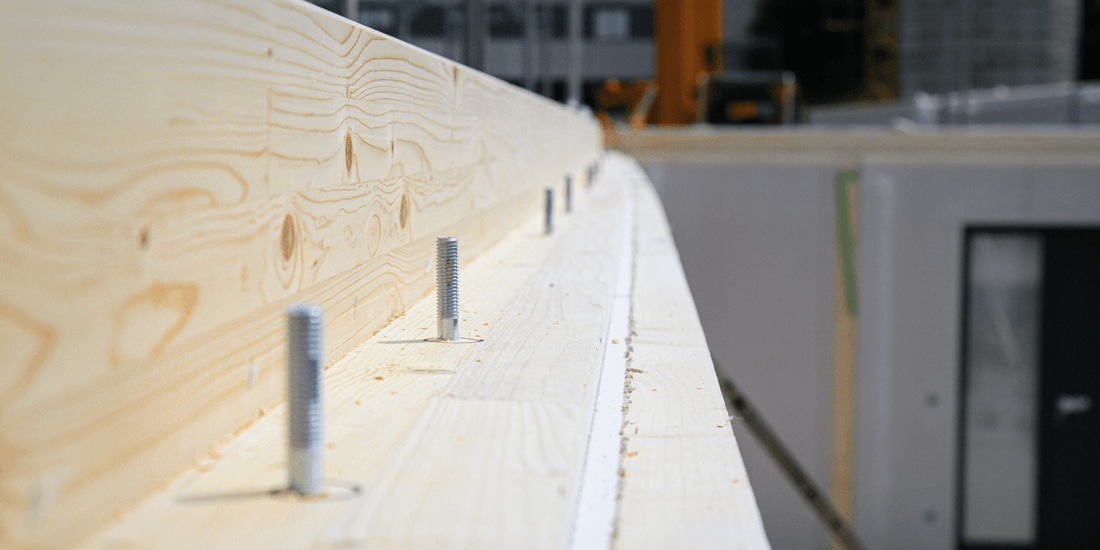

Menetes csavarok

Hilti HSW Stockschraube fuer Holzverbindungen

Nagy szilárdságú, metrikus menetes csavarjaink különösen alkalmasak előre gyártott fa szerkezetek rögzítésére és összeszerelésére. További csavarjaink háztechnikai alkalmazások, például csővezetékek, szellőzőcsövek vagy kábelcsatornák rögzítésére szolgálnak.

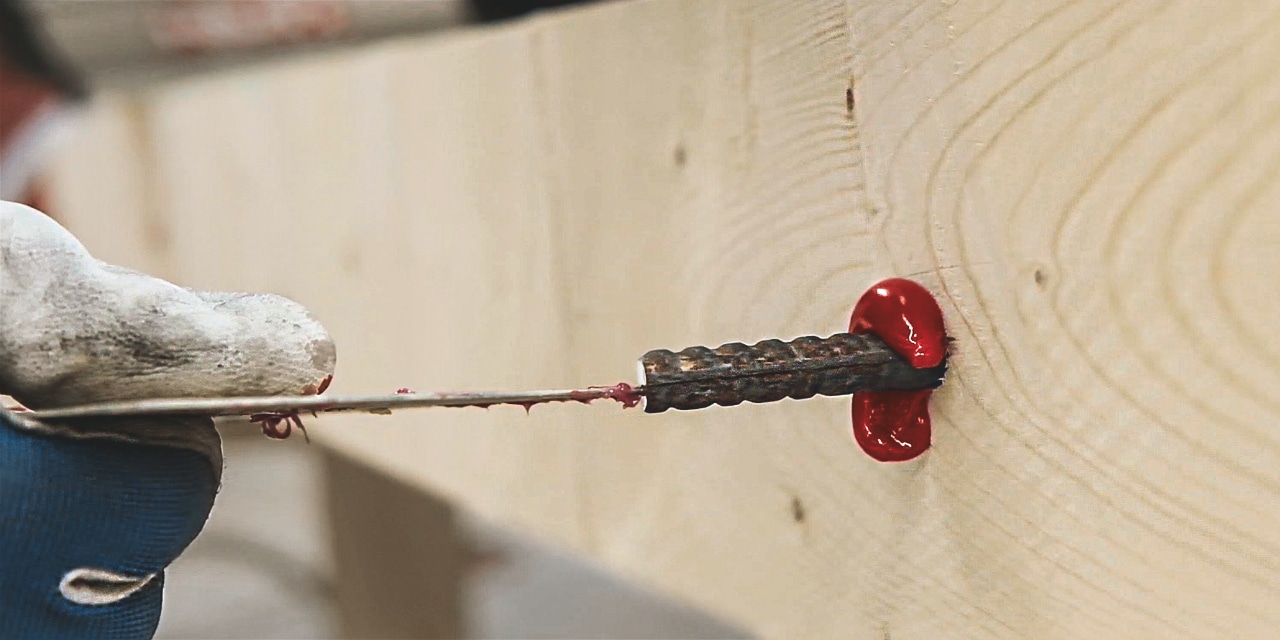

Ragasztott menetes rudak

A szűk helyeken történő stabil szerkezet kialakításához a menetes rudakkal történő összekapcsolás jelentheti a harmadik lehetőséget. A ragasztott menetes rudak segítségével nagy szilárdságú fa-fa összekapcsolások hozhatók létre. A megfelelő paraméterek kiválasztásával az összekapcsolások rugalmassága a képlékenytől a merevig terjedhet.

Erős csapat: a Hilti HIT-RE-500 V4 injektálóhabarccsal a menetes rudak könnyen és biztonságosan rögzíthetők. Ezzel egy ETA és általános típusjóváhagyással (DIBt) rendelkező, engedélyezett megoldást kap.
