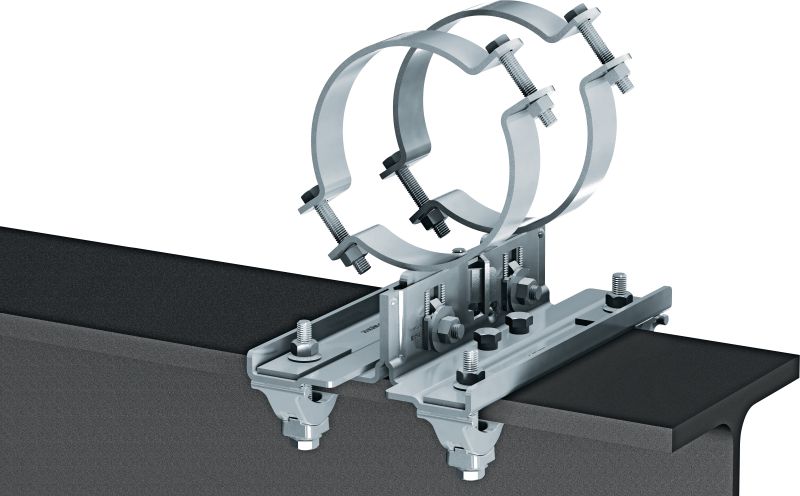

MP-PS rögzített pontos csatlakozó gerendákhoz

Gerendacsatlakozók MP-PS csősaruk acélgerendákhoz rögzítésére

Tűzállóság (van/nincs): Nem
Hőmérséklet-állóság: -20 - 300 °C
Anyagösszetétel: Gerendaszorítók (kapcsolókarom + nyereg): öntöttvas a DIN EN1562 szerint, Alaplap: S280GD az EN10346 szerint, Négyszögletű alátét: S235JR – Nyúlás280 a HN 707 szerint, Csavarok: F, 8,8-es osztály az ISO 898-1 szerint, Anyák: 8-as osztály az ISO 898-2 szerint, Rögzítő alátét: C60E az EN10132-3 szerint, Hengeres alátétek: rozsdamentes acél, X5CrNi18-10 az EN10088-3 szerint

Műszaki Adatok

Tűzállóság (van/nincs)

Nem

Hőmérséklet-állóság

-20 - 300 °C

Anyagösszetétel

Gerendaszorítók (kapcsolókarom + nyereg): öntöttvas a DIN EN1562 szerint, Alaplap: S280GD az EN10346 szerint, Négyszögletű alátét: S235JR – Nyúlás280 a HN 707 szerint, Csavarok: F, 8,8-es osztály az ISO 898-1 szerint, Anyák: 8-as osztály az ISO 898-2 szerint, Rögzítő alátét: C60E az EN10132-3 szerint, Hengeres alátétek: rozsdamentes acél, X5CrNi18-10 az EN10088-3 szerint

Anyagvastagság

Minden fémlemez rész: 5 mm

Felületkezelés

Gerendaszorítók és négyszögletű alátét: DIN EN ISO 1461, alaplap: ZM300, csavarok/anyák: ISO 10684, rögzítő alátétek: ISO 10683, hengeres alátét: rozsdamentes acél

Tűzihorganyzott

Igen

Környezeti feltételek

Kültéri, alacsony és közepes szennyezettséghez (C3/C4 – alacsony)

Alapanyag típusa

Moduláris támasztóelemek

Csavarkulcs-méret

19 mm

Acélgerenda vastagsága

3 - 36 mm

Acélgerenda min. vastagsága

3 mm

Acélgerenda min. vastagsága (tört hüvelykben)

1/8 hüvelyk

Acélgerenda max. vastagsága

36 mm

Acélgerenda max. vastagsága (tört hüvelykben)

1-7/16 hüvelyk

dokumentum

Funkciók és Alkalmazások

Funkciók

Egyszerű szerelés – egyszerű beállíthatási és igazítási módszer csősaruk acélgerendákra szereléséhez
Biztonságosabb munkavégzés – szorítási funkció a hegesztés és a fúrás elkerüléséhez
Az MP csősarurendszer része – állítható megoldás gyakorlatilag bármilyen tipikus szélességű acélgerendákhoz

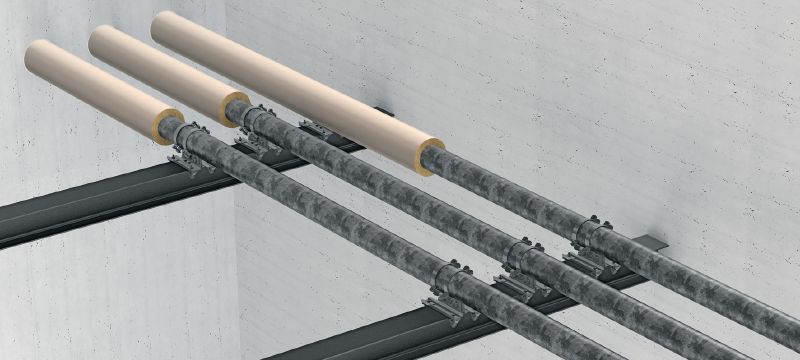

Keskeny kialakítás – jobb hozzáférést biztosít, ha a csöveket hőszigeteléssel kell ellátni a csősaruk környékén
Az I profilú gerendaoszlopokra állított, felfüggesztett, vízszintes és függőleges helyzetben is felszerelhető
