HOGYAN RÖGZÍTS ALAPLEMEZT SZEIZMIKUS ZÓNÁBA

Rögzítéstechnikai rendszerek szeizmikus zónába

Hilti HST3 stud anchor

Structural and non-structural earthquake damage

A földrengések sokkal gyakrabban fordulnak elő, mint, hogy észrevennénk őket, szinte mindennaposak a világ minden táján.

Nem csupán az emberi életnek van felbecsülhetetlen értéke, de az épületek károsodásának is jelentős gazdasági következményei lehetnek.

Mindezek megfelelő szeizmikus tervezéssel és kivitelezéssel megelőzhetők.

Fontos, hogy az építmény szeizmikus tervezése mind szerkezeti, mind nem szerkezeti elemekre kiterjedjen. A kutatások eredményei alátámasztják, hogy a középületekben a legnagyobb károkat a földrengés során a nem-szerkezeti rögzítések okozzák.

HOGYAN MŰKÖDNEK A DŰBELEK A FÖLDRENGÉS SORÁN

A szeizmikus kondíciók jelentősen megváltoztatják a dűbelek működését a statikus körülményekhez képest.

Anchors seismic behavior

HOGYAN VANNAK ÖSSZHANGBAN A HILTI DŰBELEK A SZEIZMIKUS SZABVÁNYOKKAL

Már megjelentek azon szabványok, melyek előírják, hogy mely dűbeleket javasolt alkalmazni szeizmikus zónákban.

Az EOTA TR045 egyértelműen kimondja, hogy szeizmikus zónákban a legtöbb alkalmazás esetében csak C2 bevizsgálással rendelkező dűbelt lehet alkalmazni.

A Hilti-nél széleskörben gyártunk a szabványoknak megfelelő és C2 bevizsgálással rendelkező dűbeleket.

Szeizmikus bevizsgálással rendelkező mechanikai dűbelek

Hilti anchors seismic selector chart

Szeizmikus bevizsgálással rendelkező vegyi dűbelek

Hilti anchors seismic selector chart

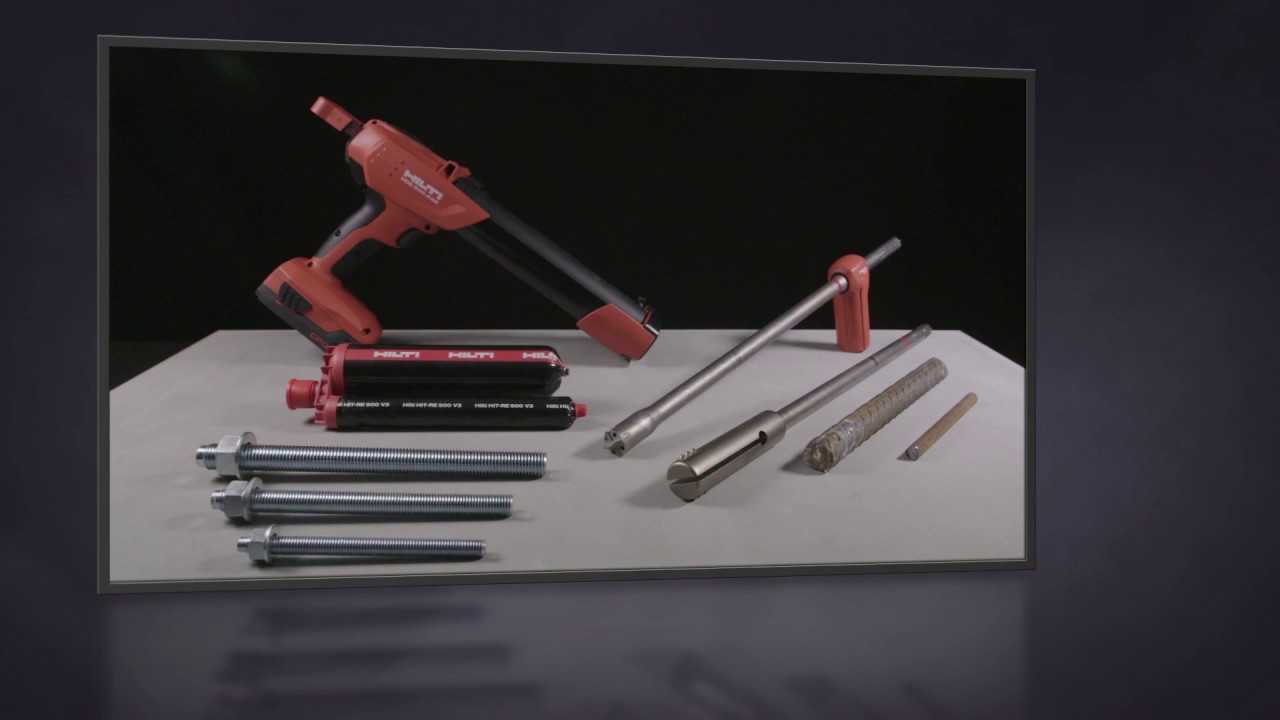

Hilti HIT-RE 500 V3

alt text

HOGYAN TERVEZZEK SZEIZMIKUS ZÓNÁBA DŰBELEKET

Hilti technical service

A Hilti mérnök csapata segít a rögzítéstechnikai tervezésben. További információért vedd fel a kapcsolatot a helyi Hilti irodával.

Vagy használd a Hilti PROFIS Anchor tervezői szoftverünket, mely szabványos tervezést biztosít 2D és 3D megoldásokkal, tervezési jelentéssel és specifikációkkal.

A PROFIS Anchor szoftver lehetővé teszi a szeizmikus tervezést az EOTA TR 045 szabvány szerint. 3 különböző számítási lehetőséget biztosít alaplemez rögzítésre szeizmikus zónába.

Méretezés a felszerkezet teherbírására

A dűbelcsoport méretezését a rögzített szerkezet képlékeny tönkremeneteléhez tartozó igénybevételére vagy a talplemez és a felszerkezet közötti (hegesztett) kapcsolat teherbírására kell elvégezni. (az alacsonyabb érték a mértékadó).

Rugalmas méretezés

A rögzítés méretezése a mértékadó teherre történik a felszerkezet rugalmas viselkedését feltételezve.

Méretezés a rögzítőelemek rugalmas tönkremenetelére

Ez a tervezési eljárás olyan rögzítőelemet követel meg, melynek duktilis a minősítése. Ez a tervezési módszer csak abban az esetben alkalmazható, amennyiben biztosított a dűbelek rugalmas tönkremenetele. Csak húzásra méretezhető a kapcsolat, és külön vizsgálat szükséges annak biztosítására,
hogy a mértékadó tönkremenetel az acélszakadás legyen.

A PROFIS Anchor tervezői szoftver az EOTA TR 045 megoldásain túl tartalmazza a Hilti kutatások eredményeit, így a szabványos megoldásokon túl is találhatsz megoldást a kapcsolatra.

Hilti HST3 biztonság alapcsavar

alt text
